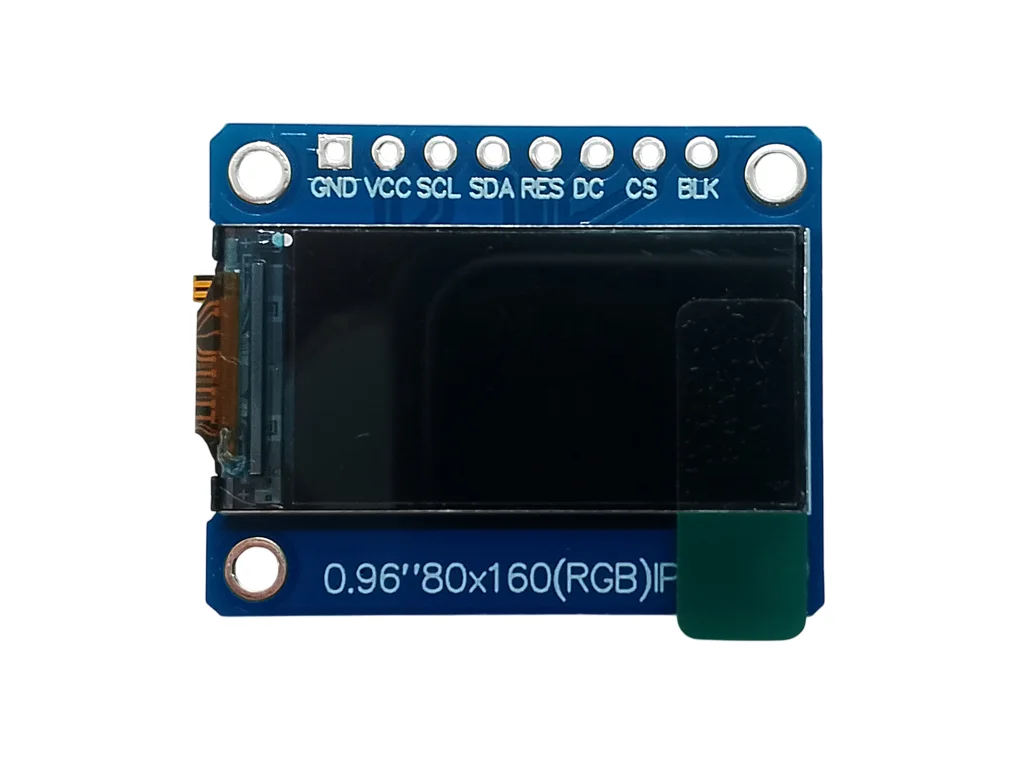

TFT дисплей 0.96" 80×160 (IPS, SPI)

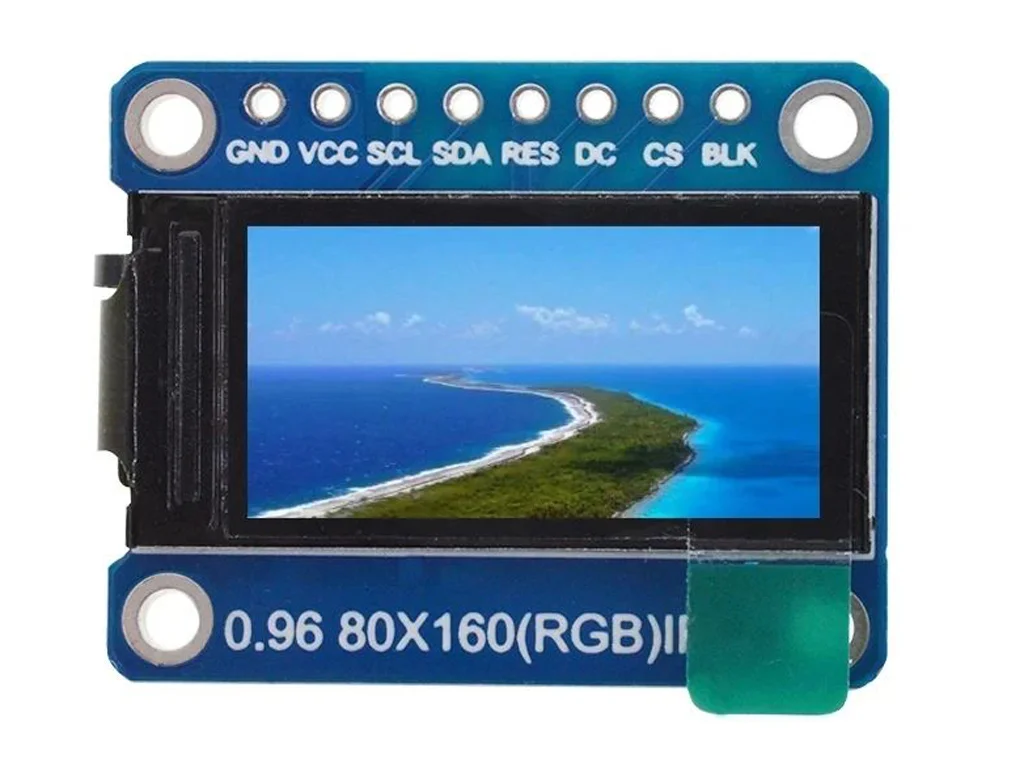

 0.96" TFT дисплей — это компактный цветной модуль с разрешением 80×160 пикселей, предназначенный для вывода графики, текста и интерфейсов в электронных проектах. Благодаря IPS-матрице дисплей обеспечивает широкие углы обзора и стабильную цветопередачу.

 Модуль работает по SPI-интерфейсу и поддерживает популярные контроллеры ST7735 и ST7789, что делает его удобным для использования с Arduino, ESP32 и другими микроконтроллерами.

 Подходит для проектов, где важно компактное отображение информации: меню, показания датчиков, простая анимация или пользовательский интерфейс.

Преимущества

• цветной дисплей с поддержкой до 65 000 цветов
• IPS-матрица с широкими углами обзора
• компактный размер — удобно для небольших устройств
• SPI-интерфейс — минимум используемых пинов
• поддержка популярных библиотек (ST7735 / ST7789)
• встроенная подсветка

 В отличие от монохромных LCD-дисплеев (например, 1602 или 12864), TFT-дисплей позволяет выводить полноцветную графику, анимацию и интерфейсы. Это делает его лучшим выбором для проектов с визуальной частью.

Где используется

• проекты на Arduino и ESP32
• компактные устройства с экраном
• мини-приборы и измерительные устройства
• беспроводной монитор BMS аккумулятора
• DIY и учебные проекты
• портативные устройства

Характеристики

• Тип: TFT дисплей
• Диагональ: 0.96"
• Разрешение: 80×160 пикселей
• Матрица: IPS
• Цветность: до 65K цветов
• Интерфейс: SPI

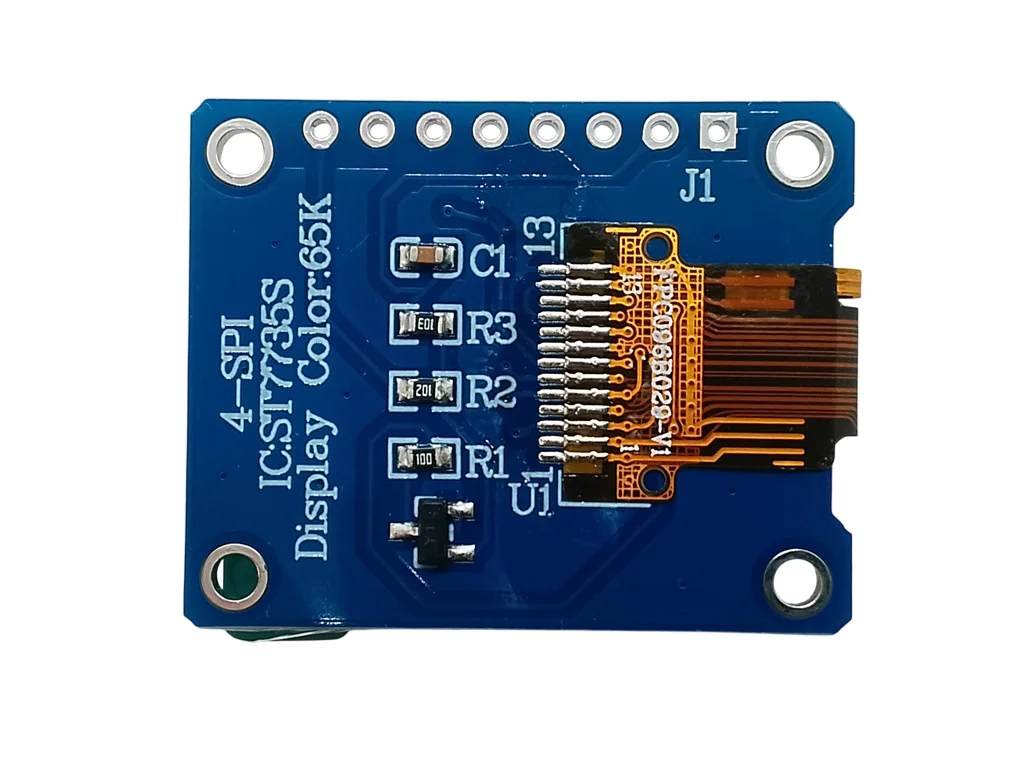

• Контроллер: ST7735 / ST7789
• Питание: 3.3 В
• Угол обзора: до 160°
• Рабочая температура: от -20 до +70°C

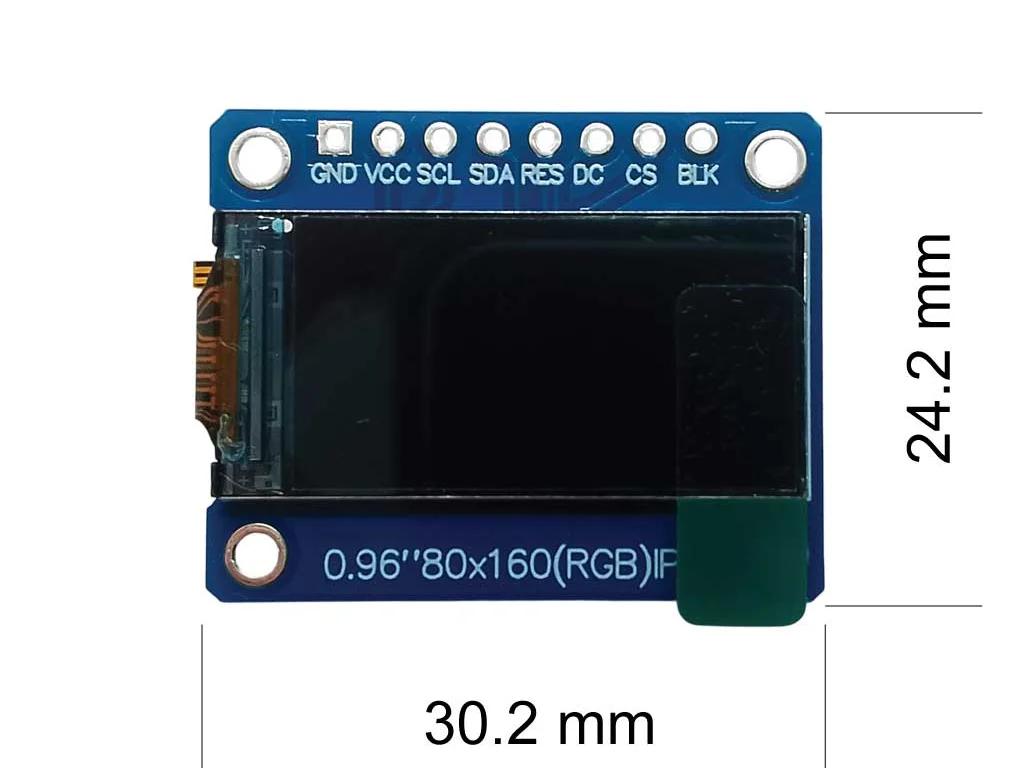

• Размеры: ~24 × 30 × 2.8 мм

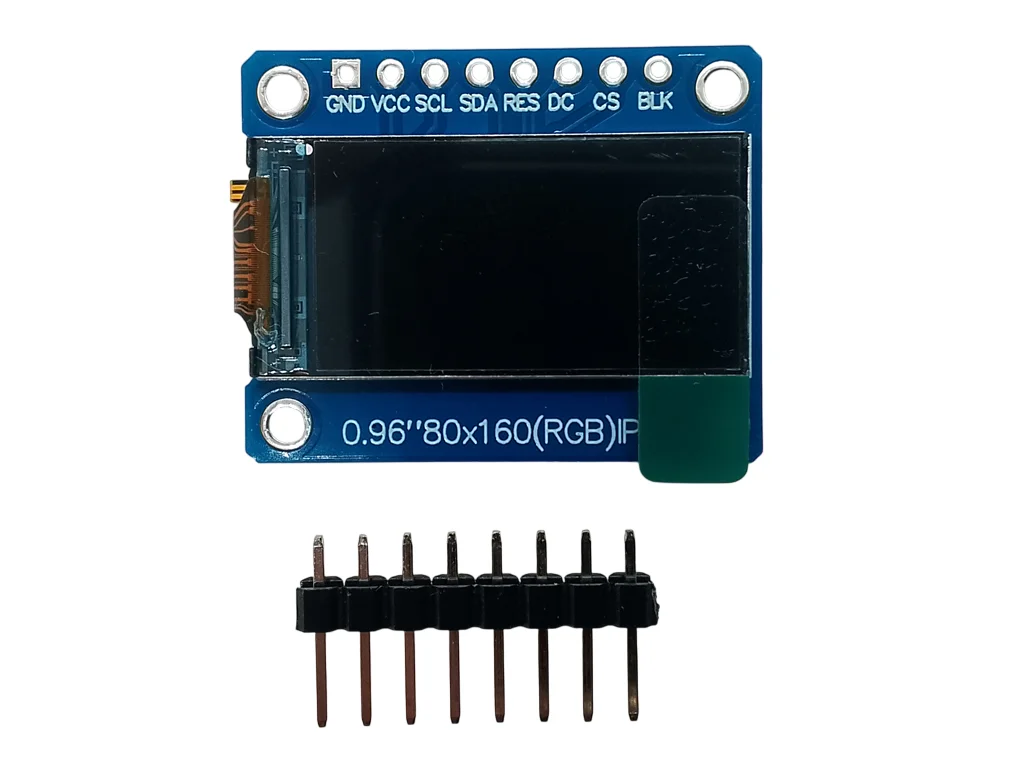

Распиновка

• GND — земля
• VCC — питание 3.3 В
• SCL — тактовый сигнал SPI
• SDA — данные SPI
• RES — сброс
• DC — выбор данных/команды
• CS — выбор устройства
• BLK — управление подсветкой

Совместимость

• Arduino UNO / Nano / Mega
• ESP32 / ESP8266
• Raspberry Pi
• STM32
• другими микроконтроллерами с SPI

FAQ

Подходит ли дисплей для Arduino?

Да, поддерживается библиотеками ST7735 и легко подключается через SPI.

Можно ли использовать с ESP32?

Да, полностью совместим.

Это OLED дисплей?

Нет, это TFT LCD дисплей с IPS-матрицей.

Нужен ли уровень логики 3.3 В?

Да, рекомендуется использовать 3.3 В для питания и логических сигналов.
