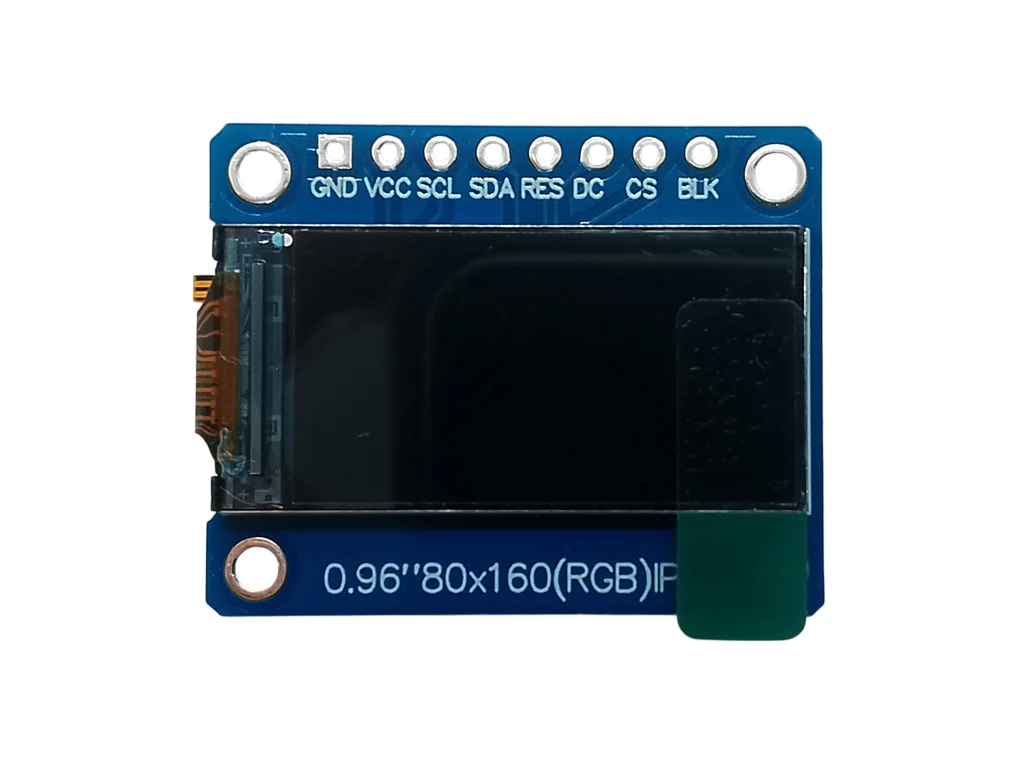

TFT дисплей 0.96" 80×160 (IPS, SPI)

 0.96" TFT дисплей — це компактний кольоровий модуль з роздільною здатністю 80×160 пікселів, призначений для виведення графіки, тексту та інтерфейсів в електронних проєктах. Завдяки IPS-матриці дисплей забезпечує широкі кути огляду та стабільну кольоропередачу.

 Модуль працює по SPI-інтерфейсу та підтримує популярні контролери ST7735 і ST7789, що робить його зручним для використання з Arduino, ESP32 та іншими мікроконтролерами.

 Підходить для проєктів, де важливе компактне відображення інформації: меню, покази датчиків, проста анімація або користувацький інтерфейс.

Переваги

• кольоровий дисплей з підтримкою до 65 000 кольорів
• IPS-матриця з широкими кутами огляду
• компактний розмір — зручно для невеликих пристроїв
• SPI-інтерфейс — мінімум використовуваних пінів
• підтримка популярних бібліотек (ST7735 / ST7789)
• вбудоване підсвічування

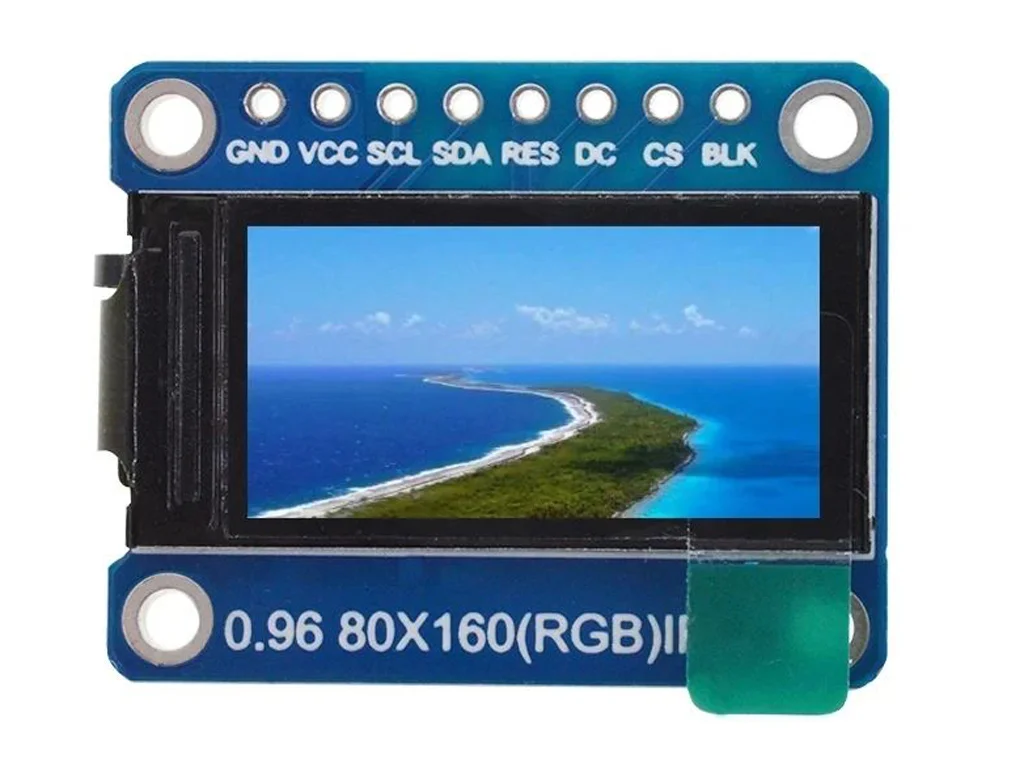

 На відміну від монохромних LCD-дисплеїв (наприклад, 1602 або 12864), TFT-дисплей дозволяє виводити повнокольорову графіку, анімацію та інтерфейси. Це робить його кращим вибором для проєктів з візуальною частиною.

Де використовується

• проєкти на Arduino та ESP32
• компактні пристрої з екраном
• міні-прилади та вимірювальні пристрої
• безпровідний монітор BMS акумулятора
• DIY та навчальні проєкти
• портативні пристрої

Характеристики

• Тип: TFT дисплей
• Діагональ: 0.96"
• Роздільна здатність: 80×160 пікселів
• Матриця: IPS
• Кольоровість: до 65K кольорів
• Інтерфейс: SPI

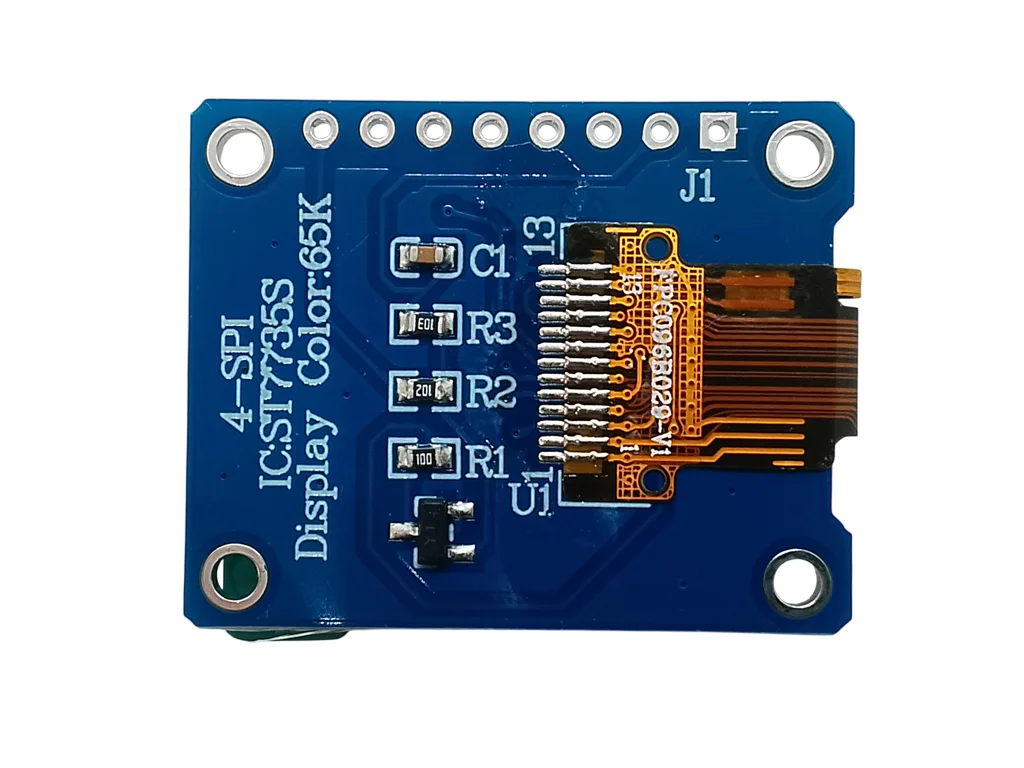

• Контролер: ST7735 / ST7789
• Живлення: 3.3 В
• Кут огляду: до 160°
• Робоча температура: від -20 до +70°C

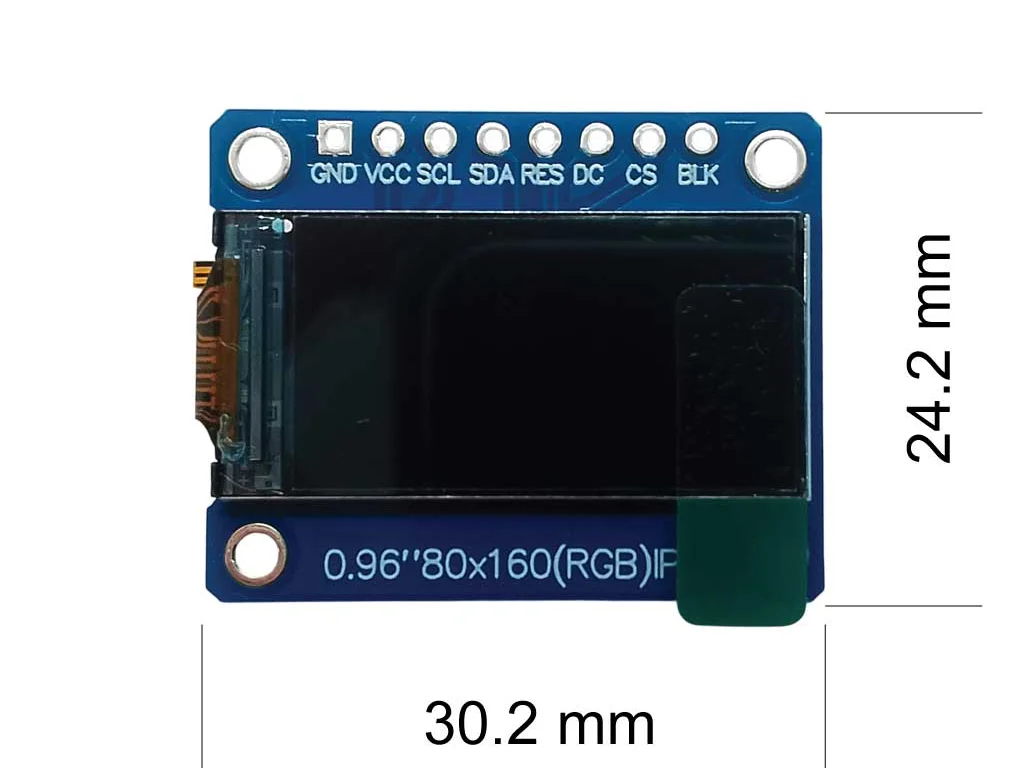

• Розміри: ~24 × 30 × 2.8 мм

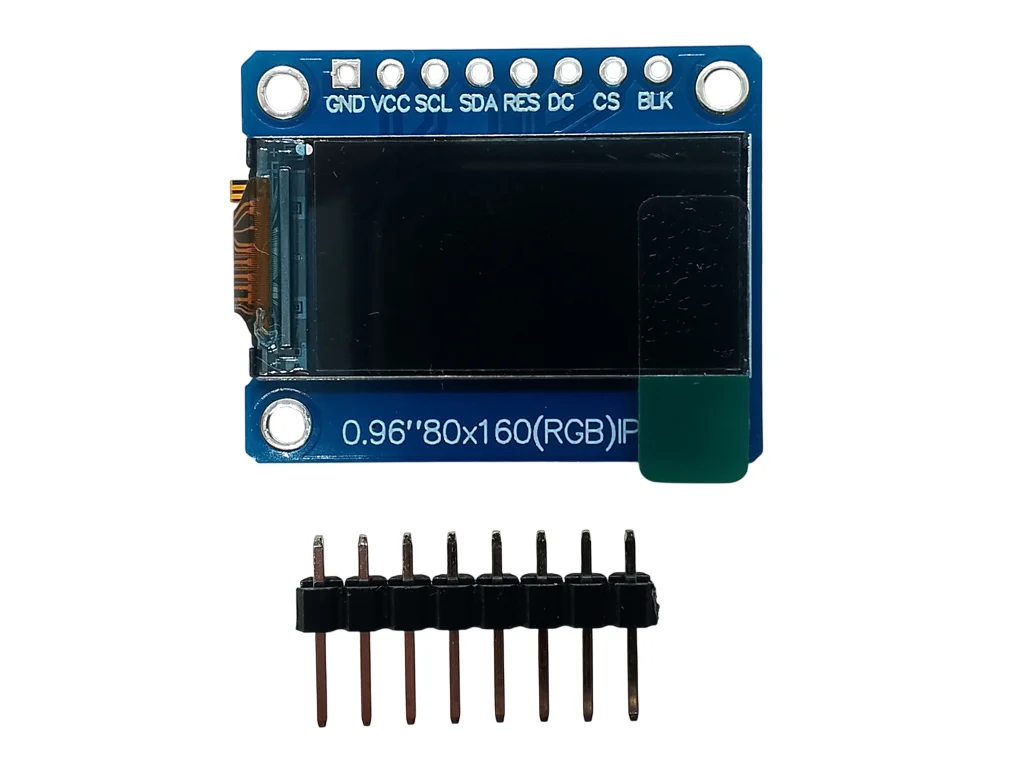

Розпинування

• GND — земля
• VCC — живлення 3.3 В
• SCL — тактовий сигнал SPI
• SDA — дані SPI
• RES — скидання
• DC — вибір даних/команди
• CS — вибір пристрою
• BLK — керування підсвічуванням

Сумісність

• Arduino UNO / Nano / Mega
• ESP32 / ESP8266
• Raspberry Pi
• STM32
• іншими мікроконтролерами з SPI

FAQ

Чи підходить дисплей для Arduino?

Так, підтримується бібліотеками ST7735 і легко підключається через SPI.

Чи можна використовувати з ESP32?

Так, повністю сумісний.

Це OLED дисплей?

Ні, це TFT LCD дисплей з IPS-матрицею.

Чи потрібен рівень логіки 3.3 В?

Так, рекомендується використовувати 3.3 В для живлення та логічних сигналів.
