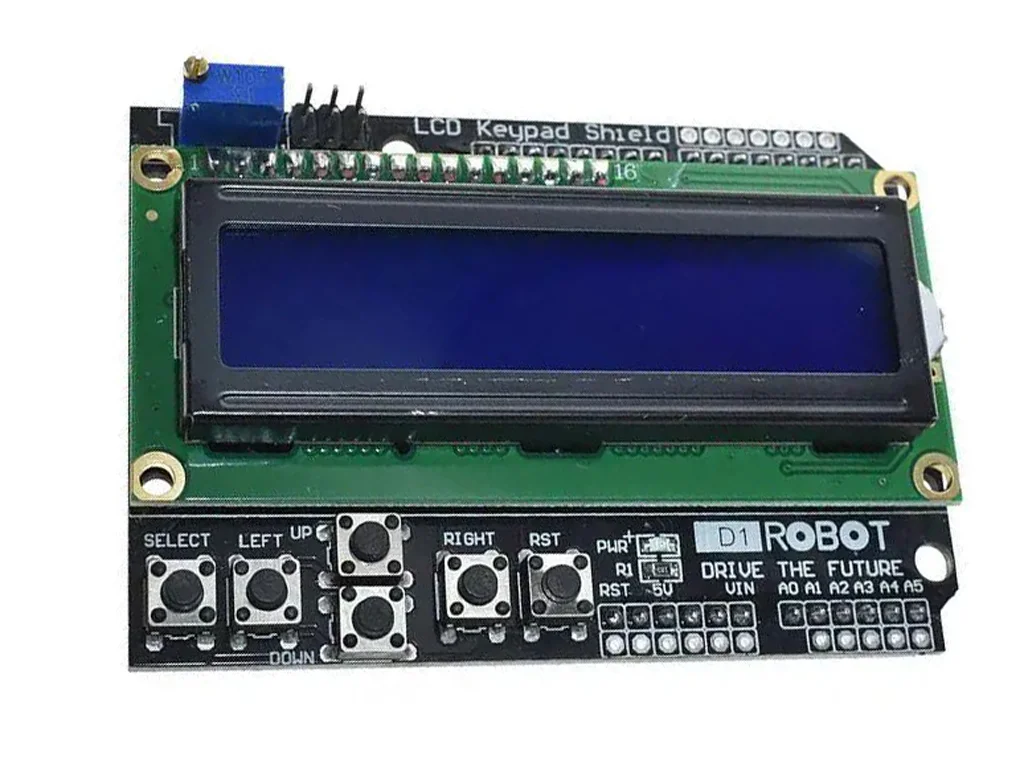

Дисплей 16×2 LCD1602 Keypad Shield для Arduino — с кнопками, синий.

  LCD1602 Keypad Shield — плата расширения для Arduino, объединяющая символьный LCD-дисплей и кнопки управления. Модуль позволяет выводить текстовую информацию и взаимодействовать с электронным устройством без подключения отдельной клавиатуры.

 Дисплей имеет формат 16×2: в каждой из двух строк можно отображать до 16 символов. Это удобно для меню, показаний датчиков, сообщений о состоянии устройства и настроек DIY-проектов.

 Встроенные кнопки позволяют перемещаться по пунктам меню, изменять параметры и подтверждать выбор. Благодаря объединению дисплея и кнопок на одной плате упрощается компоновка электронного прототипа.

Основные преимущества

• Дисплей 16×2. Для отображения текста, значений и коротких сообщений.
• Встроенные кнопки управления. Для создания меню и ввода команд без отдельной клавиатуры.
• Плата устанавливается на совместимую Arduino при совпадении расположения контактов и электрических параметров.
• Дисплей и кнопки объединены в одном модуле.
• Для обучения и прототипирования. Помогает создавать интерактивные устройства и проверять собственные идеи.
• Текстовая индикация. Подходит для отображения показаний датчиков, режимов работы и параметров системы.

Где можно использовать

LCD1602 Keypad Shield пригодится для:

• меню управления на Arduino;
• отображения температуры, влажности и других показаний датчиков;
• настройки параметров самодельных устройств;
• таймеров, счётчиков и простых контроллеров;
• учебных проектов по электронике и программированию;
• прототипов систем автоматизации;
• отображения сообщений о состоянии оборудования.

Совместимость

Модуль предназначен для совместимых плат Arduino с подходящим форматом контактов Shield.

Перед подключением проверьте:

• совместимость расположения контактов;
• рабочее напряжение конкретной версии модуля;
• распределение контактов дисплея и кнопок;
• поддержку используемого дисплея библиотекой Arduino.

Совместимость с другими платами разработки зависит от их распиновки и электрических параметров. Не следует считать модуль непосредственно совместимым с ESP32 или другими контроллерами без проверки.

Принцип работы

Дисплей LCD1602 отображает текст в двух строках по 16 символов. Микроконтроллер передаёт на него данные в соответствии с используемым интерфейсом и настройками библиотеки.

Кнопки на шилде позволяют получать команды пользователя. Во многих распространённых версиях их сигналы считываются через аналоговый вход с помощью резистивного делителя. Точный способ подключения зависит от конкретной платы.

Подключение и использование

1. Проверьте совместимость шилда с вашей платой Arduino.
2. Установите модуль на контакты платы, предварительно отключив питание.
3. Подключите Arduino к компьютеру через соответствующий USB-интерфейс.
4. Установите совместимую библиотеку для LCD1602, например LiquidCrystal, если она подходит к схеме конкретного модуля.
5. Загрузите тестовую программу для вывода текста.
6. Проверьте работу кнопок и используйте их в собственном меню или системе управления.

Распиновку, назначение контактов и способ считывания кнопок необходимо сверить со схемой именно вашей версии шилда.

Технические характеристики

• Тип изделия: плата расширения Arduino Shield.
• Дисплей: символьный LCD.
• Формат дисплея: 16 символов × 2 строки.
• Цвет дисплея: синяя версия модуля; цвет символов зависит от исполнения.
• Управление: встроенные кнопки.
• Назначение: отображение текста и ввод команд.
• Совместимость: платы Arduino с подходящей распиновкой.
• Интерфейс дисплея: зависит от схемы модуля.
• Рабочее напряжение: уточняется по спецификации конкретной версии.
• Размеры: уточняются по фактическому изделию.

Комплектация

• LCD1602 Keypad Shield — 1 шт.

Плата Arduino, USB-кабель и другие компоненты для создания проекта в комплект не входят.

Часто задаваемые вопросы

Что означает LCD1602?
Это символьный жидкокристаллический дисплей, который отображает 16 символов в каждой из двух строк.

Для чего нужны кнопки на шилде?
Они позволяют управлять меню, изменять параметры, подтверждать выбор и выполнять другие команды, предусмотренные программой.

Нужна ли отдельная клавиатура?
Для базового управления с помощью встроенных кнопок отдельная клавиатура не требуется.

Подходит ли модуль для Arduino Uno?
Он подходит, если конкретная версия шилда имеет совместимое расположение контактов и электрические параметры. Перед подключением проверьте исполнение платы.

Можно ли использовать дисплей с ESP32?
Это возможно, но непосредственная установка шилда на ESP32 не гарантируется. Нужно проверить распиновку, напряжение и логические уровни, а при необходимости использовать отдельное подключение.

Можно ли отображать показания датчиков?
Да. Программа Arduino может выводить температуру, влажность, счётчики, состояние системы и другие текстовые данные.

LCD1602 Keypad Shield — практичный модуль для создания устройств с текстовой индикацией и кнопочным управлением. Он объединяет дисплей и средства ввода на одной плате, упрощая разработку меню, контроллеров и учебных проектов на Arduino.
