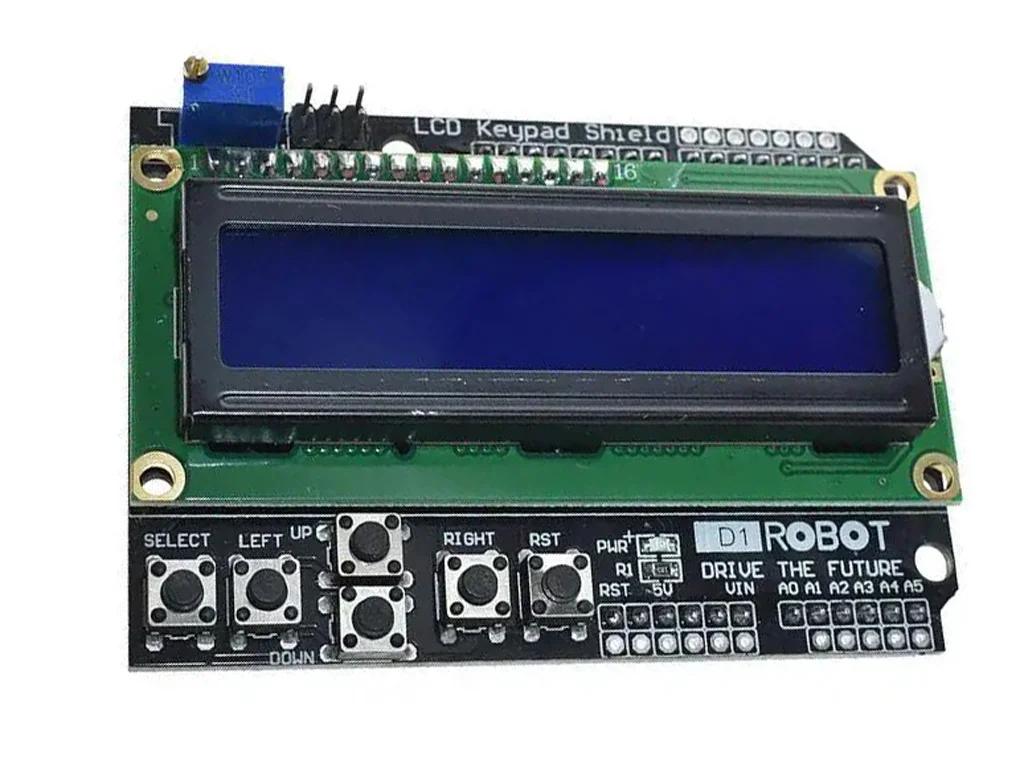

Дисплей 16×2 LCD1602 Keypad Shield для Arduino — із кнопками, синій.

 LCD1602 Keypad Shield — плата розширення для Arduino, що поєднує символьний LCD-дисплей і кнопки керування. Модуль дозволяє виводити текстову інформацію та взаємодіяти з електронним пристроєм без підключення окремої клавіатури.

 Дисплей має формат 16×2: у кожному з двох рядків можна відображати до 16 символів. Це зручно для меню, показників датчиків, повідомлень про стан пристрою та налаштувань DIY-проєктів.

 Вбудовані кнопки дозволяють переміщатися пунктами меню, змінювати параметри та підтверджувати вибір. Завдяки об'єднанню дисплея та кнопок на одній платі спрощується компонування електронного прототипу.

Основні переваги

• Дисплей 16×2. Для відображення тексту, значень і коротких повідомлень.
• Вбудовані кнопки керування. Для створення меню та введення команд без окремої клавіатури.
• Плата встановлюється на сумісну Arduino за збігу розташування контактів і електричних параметрів.
• Дисплей і кнопки об'єднані в одному модулі.
• Для навчання й прототипування. Допомагає створювати інтерактивні пристрої та перевіряти власні ідеї.
• Текстова індикація. Підходить для відображення показників датчиків, режимів роботи та параметрів системи.

Де можна використовувати

LCD1602 Keypad Shield стане в пригоді для:

• меню керування на Arduino;
• відображення температури, вологості та інших показників датчиків;
• налаштування параметрів саморобних пристроїв;
• таймерів, лічильників і простих контролерів;
• навчальних проєктів з електроніки та програмування;
• прототипів систем автоматизації;
• відображення повідомлень про стан обладнання.

Сумісність

Модуль призначений для сумісних плат Arduino з відповідним форматом контактів Shield.

Перед підключенням перевірте:

• сумісність розташування контактів;
• робочу напругу конкретної версії модуля;
• розподіл контактів дисплея та кнопок;
• підтримку використовуваного дисплея бібліотекою Arduino.

Сумісність з іншими платами розробки залежить від їхнього розпинування та електричних параметрів. Не слід вважати модуль безпосередньо сумісним з ESP32 або іншими контролерами без перевірки.

Принцип роботи

Дисплей LCD1602 відображає текст у двох рядках по 16 символів. Мікроконтролер передає на нього дані відповідно до використовуваного інтерфейсу та налаштувань бібліотеки.

Кнопки на шилді дозволяють отримувати команди користувача. У багатьох поширених версіях їхні сигнали зчитуються через аналоговий вхід за допомогою резистивного дільника. Точний спосіб підключення залежить від конкретної плати.

Підключення та використання

1. Перевірте сумісність шилда з вашою платою Arduino.
2. Встановіть модуль на контакти плати, попередньо вимкнувши живлення.
3. Підключіть Arduino до комп'ютера через відповідний USB-інтерфейс.
4. Встановіть сумісну бібліотеку для LCD1602, наприклад LiquidCrystal, якщо вона підходить до схеми конкретного модуля.
5. Завантажте тестову програму для виведення тексту.
6. Перевірте роботу кнопок і використовуйте їх у власному меню або системі керування.

Розпинування, призначення контактів і спосіб зчитування кнопок необхідно звірити зі схемою саме вашої версії шилда.

Технічні характеристики

• Тип виробу: плата розширення Arduino Shield.
• Дисплей: символьний LCD.
• Формат дисплея: 16 символів × 2 рядки.
• Колір дисплея: синя версія модуля; колір символів залежить від виконання.
• Керування: вбудовані кнопки.
• Призначення: відображення тексту та введення команд.
• Сумісність: плати Arduino з відповідним розпинуванням.
• Інтерфейс дисплея: залежить від схеми модуля.
• Робоча напруга: уточнюється за специфікацією конкретної версії.
• Розміри: уточнюються за фактичним виробом.

Комплектація

• LCD1602 Keypad Shield — 1 шт.

Плата Arduino, USB-кабель та інші компоненти для створення проєкту до комплекту не входять.

Часті запитання

Що означає LCD1602?
Це символьний рідкокристалічний дисплей, який відображає 16 символів у кожному з двох рядків.

Для чого потрібні кнопки на шилді?
Вони дозволяють керувати меню, змінювати параметри, підтверджувати вибір і виконувати інші команди, передбачені програмою.

Чи потрібна окрема клавіатура?
Для базового керування за допомогою вбудованих кнопок окрема клавіатура не потрібна.

Чи підходить модуль для Arduino Uno?
Він підходить, якщо конкретна версія шилда має сумісне розташування контактів і електричні параметри. Перед підключенням перевірте виконання плати.

Чи можна використовувати дисплей з ESP32?
Це можливо, але безпосереднє встановлення шилда на ESP32 не гарантується. Потрібно перевірити розпинування, напругу та логічні рівні, а за потреби використати окреме підключення.

Чи можна відображати показники датчиків?
Так. Програма Arduino може виводити температуру, вологість, лічильники, стан системи та інші текстові дані.

LCD1602 Keypad Shield — практичний модуль для створення пристроїв з текстовою індикацією та кнопковим керуванням. Він об'єднує дисплей і засоби введення на одній платі, спрощуючи розробку меню, контролерів і навчальних проєктів на Arduino.
