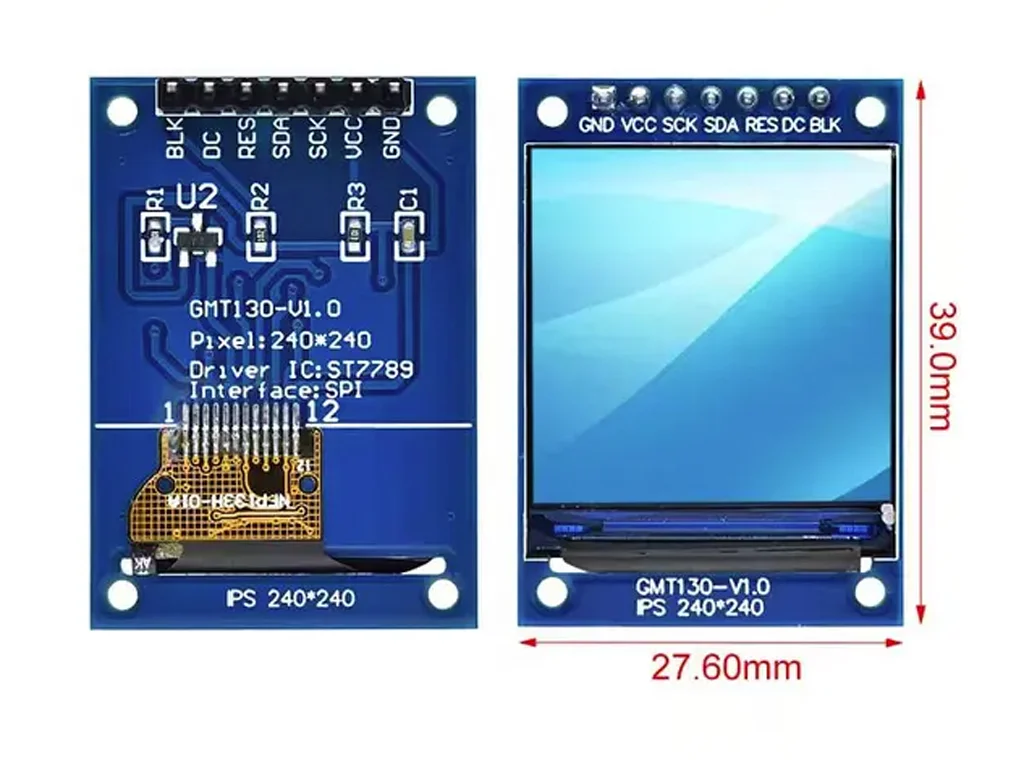

Кольоровий IPS TFT-дисплей 1.54" 240×240, 65K кольорів, ST7735/ST7789

 Кольоровий IPS TFT-дисплей 240×240 призначений для створення компактних електронних пристроїв, DIY-проєктів та користувацьких інтерфейсів на базі мікроконтролерів. Екран дозволяє виводити текст, графічні елементи, показники датчиків, меню керування, піктограми та інші візуальні дані.

 На відміну від монохромних екранів, кольоровий TFT-дисплей дозволяє використовувати різні кольори для виділення показників, відображення статусів пристрою та створення більш наочного інтерфейсу. IPS-матриця забезпечує широкі кути огляду, що зручно для невеликих екранів, вбудованих у корпуси саморобної електроніки.

Основні переваги

• Роздільна здатність 240×240 пікселів. Підходить для компактних графічних інтерфейсів, меню та інформаційних екранів.
• 65 тисяч кольорів. Дозволяє відображати кольоровий текст, графіку, зображення та індикатори.
• IPS-матриця. Забезпечує широкі кути огляду порівняно з багатьма стандартними TFT-матрицями.
• Компактний формат. Підходить для встановлення в корпуси саморобних гаджетів, контролерів і вимірювальних пристроїв.
• Робота з мікроконтролерами. Може використовуватися в проєктах на Arduino та ESP32 за сумісності контролера дисплея, інтерфейсу та логічних рівнів.
• Можливість створення власного інтерфейсу. Екран можна застосовувати для відображення телеметрії, меню, графіків і стану підключених модулів.

Де можна використовувати

• DIY-проєкти на ESP32 та Arduino.
• Індикатори температури, вологості та інших параметрів датчиків.
• Компактні панелі керування електронними пристроями.
• Саморобні годинники, таймери та інформаційні дисплеї.
• Відображення стану пристроїв, показників вимірювань і системних повідомлень.
• Електронні проєкти з меню, піктограмами та колірною індикацією.
• Прототипи гаджетів і пристроїв для домашньої автоматизації.

Сумісність

Дисплей можна використовувати з мікроконтролерами та платами розробки, що підтримують інтерфейс конкретного модуля. Залежно від виконання модуль може використовувати контролер ST7735 або ST7789. Для підключення необхідно враховувати фактичне маркування контролера, розпинування плати, тип інтерфейсу, напругу живлення та логічні рівні.

Для розробки графічного інтерфейсу можуть застосовуватися бібліотеки, що підтримують відповідний контролер, наприклад TFT_eSPI або Adafruit_GFX із сумісним драйвером.

Важливо: ST7735 і ST7789 потребують відповідного налаштування драйвера. Перед підключенням перевірте розпинування та допустимі напруги саме вашого модуля.

Технічні характеристики

• Тип дисплея: кольоровий РК-дисплей TFT LCD.
• Тип матриці: IPS.
• Роздільна здатність: 240×240 пікселів.
• Кольоровість: 65K кольорів.
• Контролер: ST7735 або ST7789, залежно від виконання.
• Призначення: відображення тексту, графіки та візуальних даних.
• Сумісність: Arduino, ESP32 та інші сумісні мікроконтролери.
• Інтерфейс підключення: уточнюється за фактичною версією модуля.
• Діагональ: 1.54".

Підключення та використання

1. Визначте контролер і розпинування конкретного модуля.
2. Перевірте напругу живлення та допустимі логічні рівні.
3. Підключіть дисплей до сумісних виводів мікроконтролера.
4. Встановіть бібліотеку з підтримкою використовуваного контролера.
5. Налаштуйте роздільну здатність, орієнтацію екрана, колірний формат і виведення зображення.
6. Перевірте роботу дисплея з тестовим прикладом перед інтеграцією в проєкт.

Комплектація

• Кольоровий IPS TFT-дисплей 240×240 — 1 шт.

Комплектація може бути уточнена після перевірки фактичної поставки.

Часті запитання

Це OLED-дисплей?
Ні. Це кольоровий IPS TFT LCD-дисплей. Він використовує рідкокристалічну матрицю з підсвічуванням, а не органічні світлодіоди, як OLED.

Чи можна підключити його до ESP32?
Так, якщо інтерфейс і електричні параметри модуля сумісні з використовуваною платою ESP32. Необхідно перевірити розпинування та рівні сигналів.

Чи підходить дисплей для Arduino?
Він може використовуватися із сумісними платами Arduino. Необхідні налаштування залежать від контролера дисплея та конкретної плати.

Що означає 240×240?
Це роздільна здатність екрана: 240 пікселів по горизонталі та 240 по вертикалі, загалом 57 600 пікселів.

Що означає 65K кольорів?
Це можливість відображати приблизно 65 тисяч колірних відтінків. Зазвичай такий режим використовує формат RGB565 з 16 бітами на піксель.

Чи можна виводити показники датчиків?
Так. На дисплеї можна відображати температуру, вологість, напругу, графіки вимірювань, стан підключених пристроїв та інші дані, які обробляє мікроконтролер.

Підсумок

Кольоровий IPS TFT-дисплей 240×240 — компонент для створення компактних пристроїв з наочним графічним інтерфейсом. Він стане в пригоді розробникам DIY-проєктів, радіоаматорам і тим, хто створює власні гаджети на базі мікроконтролерів.
