Графічний LCD дисплей 12864 (128×64) ST7920 (зелений екран)

 LCD 12864 — це графічний дисплей з роздільною здатністю 128×64 пікселі, призначений для виведення тексту, іконок та простих графічних елементів в електронних проєктах. Модуль побудований на контролері ST7920 і підтримує підключення як через SPI, так і через паралельний інтерфейс.

 Дисплей підходить для роботи з Arduino, ESP32, Raspberry Pi та іншими мікроконтролерами. Його зручно використовувати в проєктах, де потрібне відображення меню, показів датчиків або стану системи.

Переваги

• роздільна здатність 128×64 для відображення тексту та графіки
• підтримка SPI (економія пінів) та паралельного підключення
• стабільна робота на контролері ST7920
• вбудоване підсвічування для роботи при слабкому освітленні
• можливість регулювання контрастності
• підходить для більшості DIY та навчальних проєктів
• Ключовий блок (посилення SEO)
• Чим відрізняється LCD 12864 від звичайних дисплеїв

 На відміну від текстових дисплеїв (наприклад, 1602 або 2004), LCD 12864 дозволяє виводити не лише текст, але й графіку: іконки, діаграми та прості інтерфейси. Це робить його більш універсальним рішенням для проєктів з візуальним керуванням.

Де використовується

• проєкти на Arduino та ESP32
• системи моніторингу (температура, вологість тощо)
• метеостанції та IoT-пристрої
• панелі керування та користувацькі інтерфейси
• робототехніка
• навчальні та DIY-проєкти

Характеристики

• Тип: графічний LCD дисплей
• Роздільна здатність: 128×64 пікселі
• Контролер: ST7920
• Інтерфейси: SPI, 8-біт, 4-біт
• Живлення: 5 В
• Підсвічування: є
• Кут огляду: до 170°

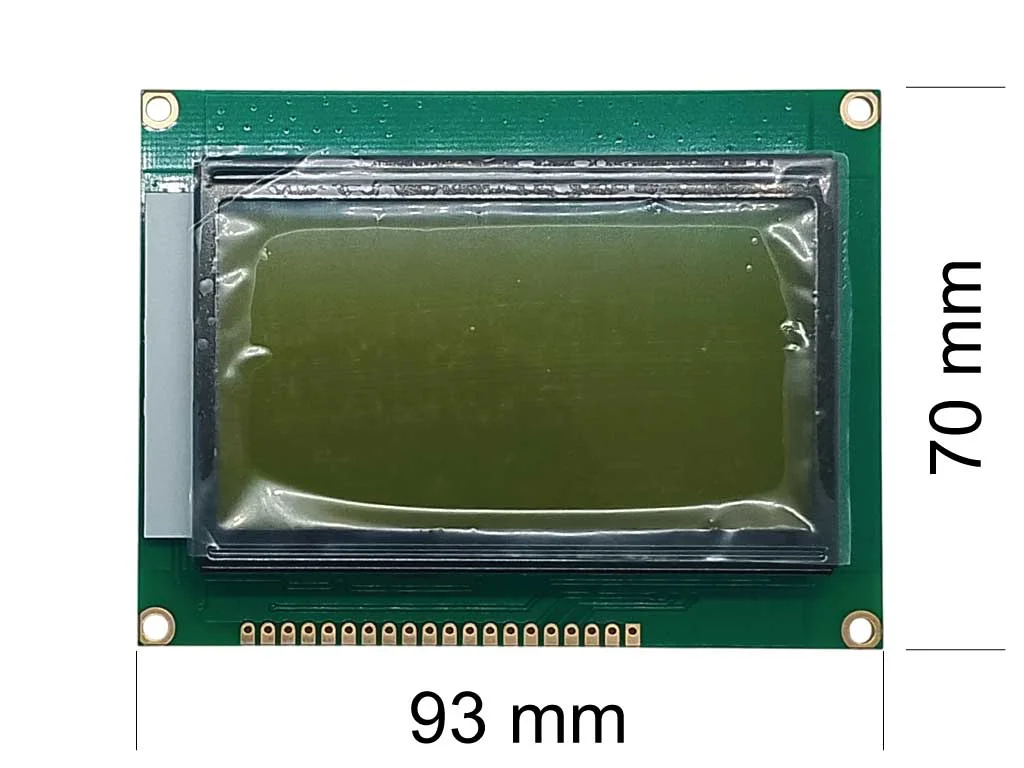

• Розміри: 93 × 86 × 19 мм
• Вага: ~74 г

Сумісність з

Arduino UNO / Nano / Mega

ESP32 / ESP8266

Raspberry Pi

STM32

іншими мікроконтролерами

FAQ

Чи підходить цей дисплей для Arduino?

Так, LCD 12864 ST7920 широко використовується з Arduino і підтримується популярними бібліотеками.

Чи можна підключити через SPI?

Так, це рекомендований спосіб підключення, який дозволяє економити піни.

Чи підтримує дисплей графіку?

Так, можна виводити іконки, графіки та прості зображення.

Чим він кращий за LCD 1602?

LCD 12864 дозволяє виводити графіку, тоді як 1602 підтримує лише текст.
