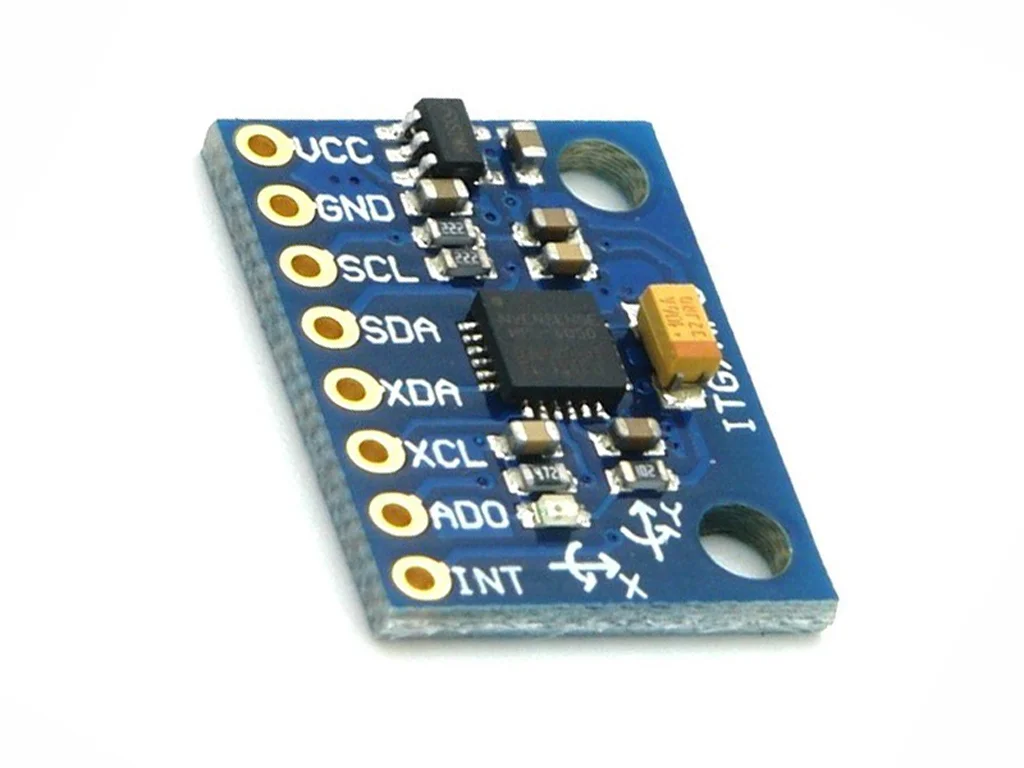

Модуль гироскопа и акселерометра GY-521 MPU-6050 (6-осевой датчик, I2C)

 GY-521 (MPU-6050) — один из самых популярных датчиков движения в DIY-электронике. Это компактный 6-осевой датчик движения, который объединяет в себе 3-осевой гироскоп и 3-осевой акселерометр, что позволяет отслеживать положение, наклон и ускорение объекта в реальном времени.

 Главная фишка — встроенный DMP (Digital Motion Processor). Он берёт на себя сложные вычисления (фильтрацию, обработку данных), снижая нагрузку на микроконтроллер. Это особенно важно, если ты работаешь с ESP32 или Arduino, где каждый ресурс на счету.

 Модуль легко подключается через интерфейс I2C, а благодаря встроенному стабилизатору питания его можно использовать как с 3.3 В, так и с 5 В системами.

Если ты собираешь:

• самобалансирующегося робота
• квадрокоптер
• систему стабилизации
• контроллер движения или VR

— это один из самых доступных и проверенных вариантов.

Преимущества

• 6-осевой IMU: гироскоп + акселерометр
• Высокая точность (16-бит АЦП)
• Встроенный DMP — меньше нагрузки на MCU
• Простое подключение по I2C
• Совместимость с Arduino, ESP32, Raspberry Pi
• Поддержка популярных библиотек
• Компактные размеры

Технические характеристики

• Чип: MPU-6050
• Модуль: GY-521
• Акселерометр:
• Диапазон: ±2g / ±4g / ±8g / ±16g
• Гироскоп:
• Диапазон: ±250 / ±500 / ±1000 / ±2000 °/с
• Разрядность: 16 бит
• Температурный датчик:
• Диапазон: −40…+85 °C
• Точность: ±1 °C
• Интерфейс: I2C (0x68 / 0x69)
• Питание:
• 3.3 В (чип)
• 3.3–5 В (модуль)

Дополнительно:

• DMP процессор
• INT пин (прерывания)

Подключение

Пины:

• VCC → 3.3–5 В
• GND → GND
• SDA → SDA
• SCL → SCL
• INT → любой цифровой пин (опционально)

Работает напрямую с Arduino Uno и ESP32 без дополнительных уровневых преобразователей.

Важно знать

Для точных данных нужна калибровка

На ESP32 лучше использовать питание 3.3 В

Есть готовые библиотеки:

MPU6050

I2Cdevlib

Adafruit MPU6050

FAQ

Подойдет ли для Arduino?

Да, полностью совместим, есть готовые примеры.

Работает ли с ESP32?

Да, идеально подходит, особенно через I2C.

Нужен ли преобразователь уровней?

В большинстве случаев — нет.

Можно ли использовать для дрона?

Да, но для продвинутых проектов чаще берут более новые IMU.

Почему показания “плывут”?

Нужна калибровка и фильтрация данных.

Один из самых популярных IMU-датчиков в мире, проверен тысячами DIY-проектов, идеален для обучения и прототипирования
