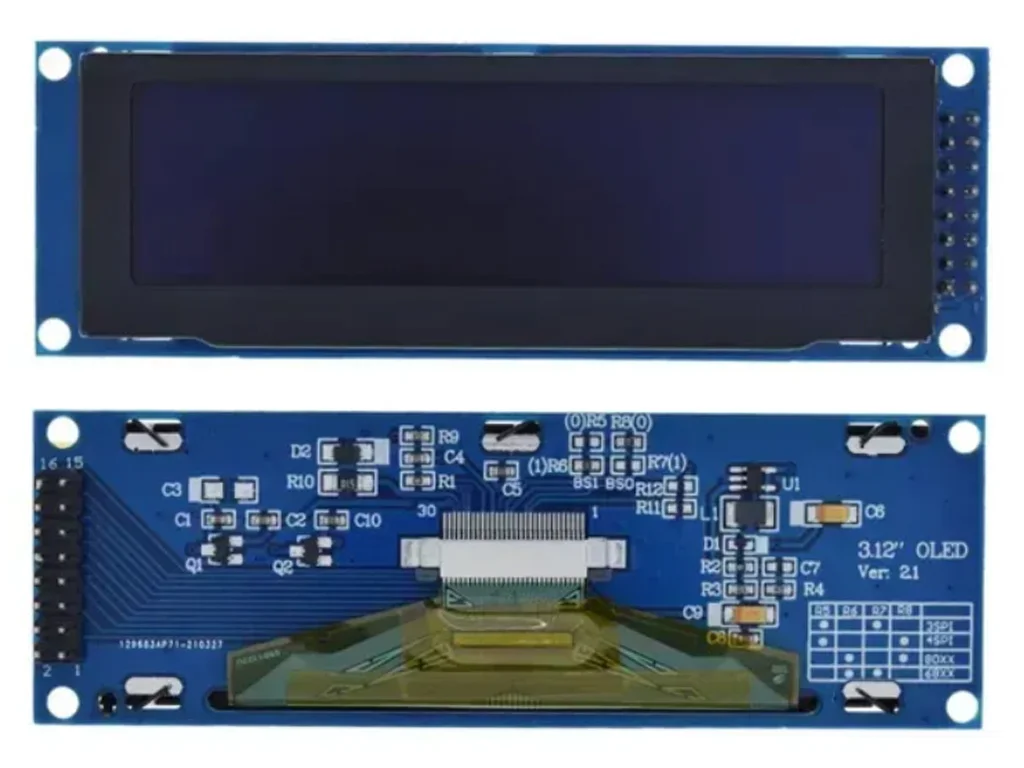

Дисплей 3.12 OLED модуль SSD1322 256x64 SPI інтерфейс, синій

 Висококонтрастний OLED дисплей 3.12" на контролері SSD1322 — чудове рішення для приладів, інтерфейсів та вбудованих систем. Підтримує SPI та паралельний інтерфейс, працює від 3.3–5В і легко підключається до Arduino, STM32 та Raspberry Pi.

Переваги

• OLED-технологія — глибокий чорний і висока контрастність
• Швидкий відгук без шлейфів
• Два інтерфейси: SPI та 8-bit Parallel
• Живлення 3.3–5В — без зайвих перетворювачів
• Широкий кут огляду до 160°
• Сумісність з популярними платформами

Де використовується

• Вимірювальні прилади
• Лабораторне обладнання
• DIY та Arduino-проєкти
• Інтерфейси керування
• Робототехніка
• Вбудовані системи

Технічні характеристики

1. Тип дисплея: OLED (органічні світлодіоди)
2. Діагональ: 3.12"
3. Роздільна здатність: 256×64 пікселів
4. Контролер: SSD1322
5. Інтерфейси:

SPI

8-bit 68XX / 80XX Parallel

1. Напруга живлення: 3.3–5 В
2. Кут огляду: до 160°
3. Робоча температура: –40°C … +70°C
4. Розмір активної області: 78.8 × 21.18 мм

Особливості OLED

На відміну від TFT:

• не потребує підсвітки
• дає ідеальний чорний колір
• краще читається в темряві
• економить енергію при темному інтерфейсі

Підключення

• SPI — менше проводів, простіше для Arduino/ESP
• Parallel — вища швидкість оновлення
• Можна вибрати режим через підключення пінів D0/D1

Призначення пінів

• VSS — GND
• VBAT — живлення 3.3–5В
• DB0–DB7 — шина даних
• RD / WR — керування читанням/записом
• DC — дані/команда
• RESET — скидання
• CS — вибір пристрою

Важливо

• Дисплей монохромний (OLED, не RGB)
• Потребує налаштування бібліотеки під SSD1322
• Для початківців простіше використовувати SPI режим
• Кабелі/піни можуть поставлятися без паяння (уточнюй комплект)

Кому підійде

• Інженерам та розробникам
• Arduino / STM32 ентузіастам
• Студентам та STEM-проєктам
• Тим, хто робить прилади та інтерфейси
