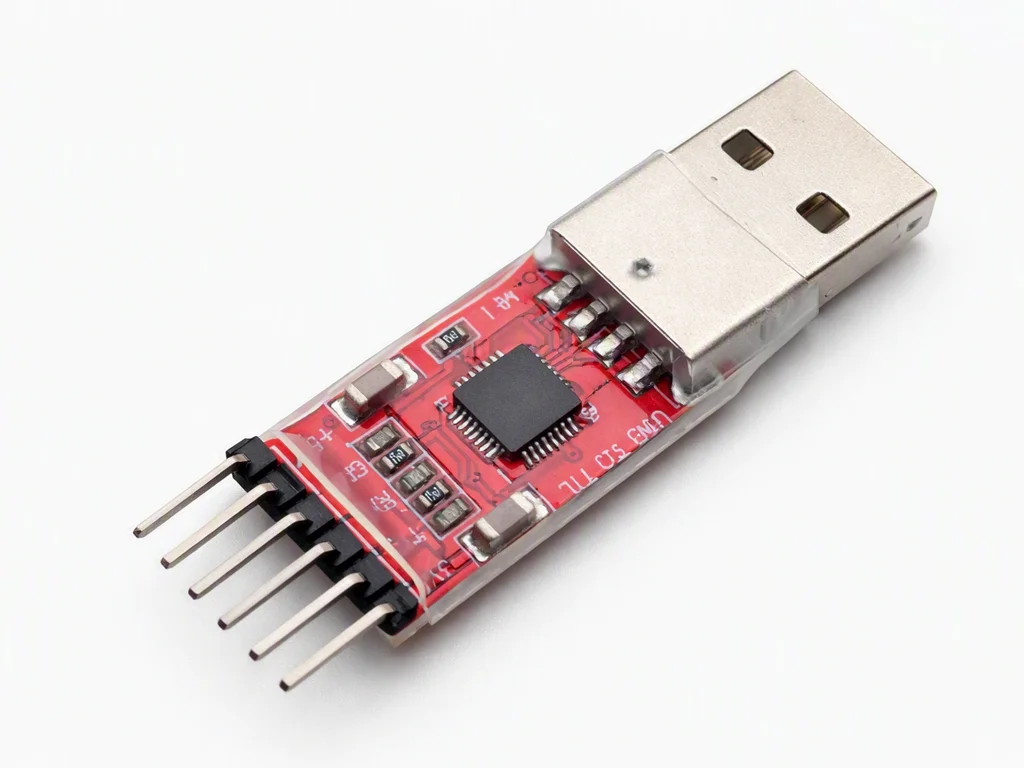

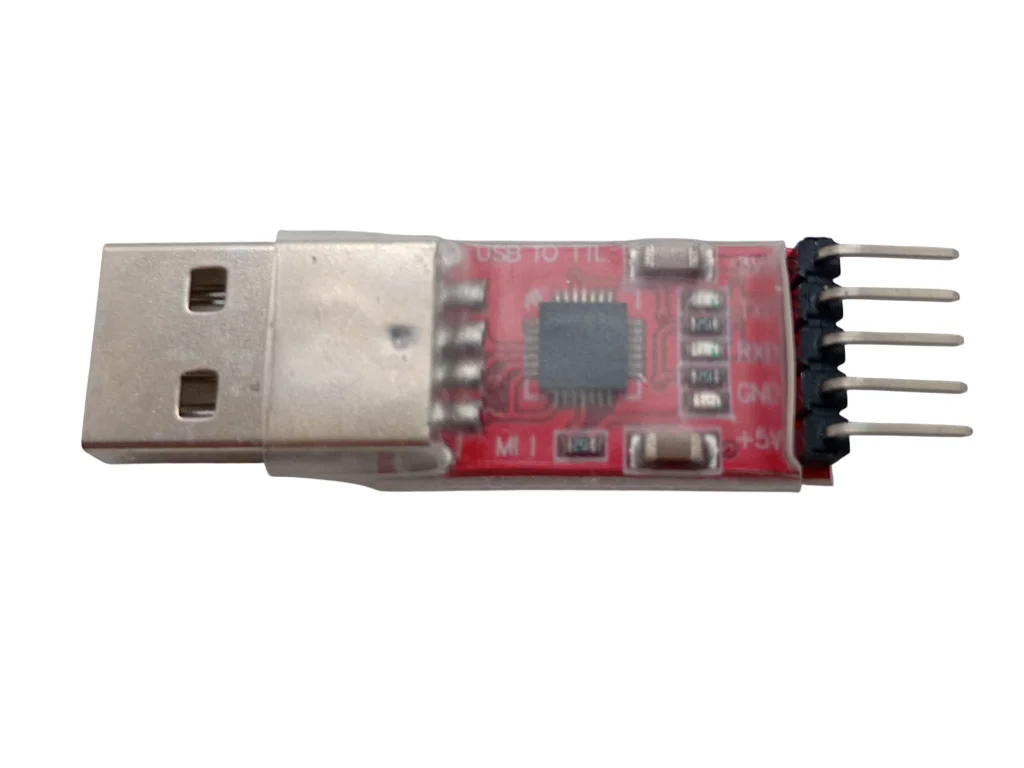

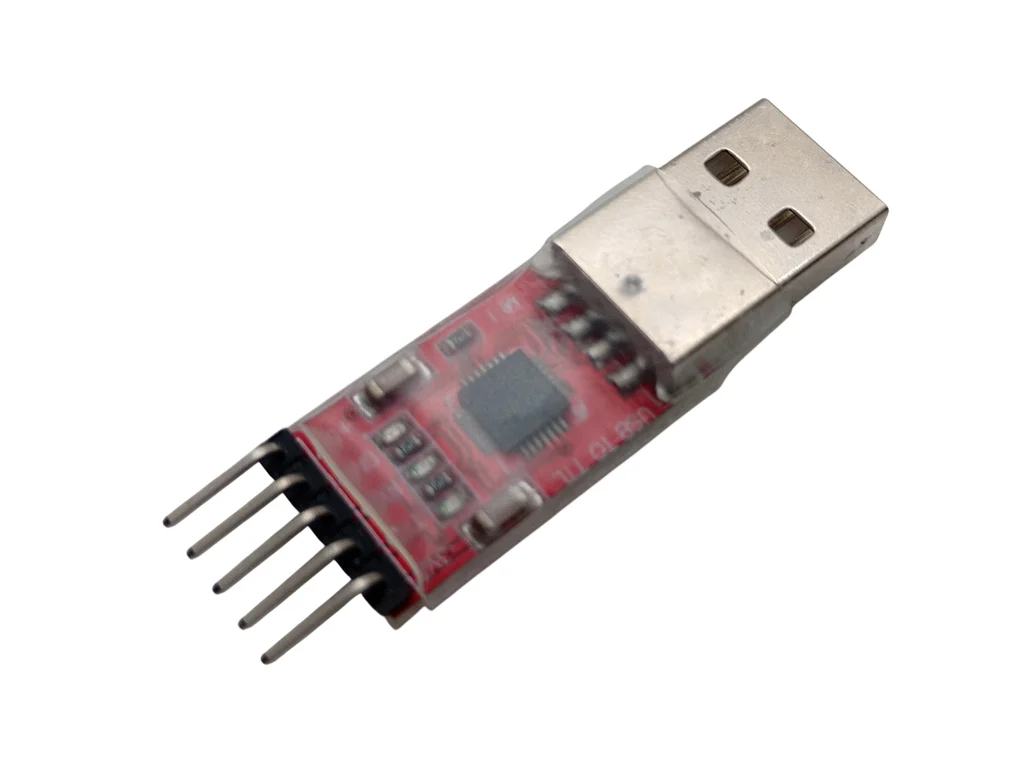

USB‑UART CP2102 USB to TTL без DTR для Arduino та ESP32

 CP2102 USB-UART — компактний перетворювач інтерфейсу USB у послідовний UART/TTL, призначений для підключення мікроконтролерів, налагоджувальних плат та іншої цифрової електроніки до комп'ютера через USB.

 Після підключення до комп'ютера пристрій визначається як послідовний COM-порт, через який можна обмінюватися даними з мікроконтролером.

Перетворювач використовують для:

• прошивки мікроконтролерів;
• виведення налагоджувальної інформації в Serial Monitor;
• налаштування пристроїв через UART;
• передачі даних між комп'ютером і мікроконтролером;
• діагностики електронних пристроїв;
• роботи з Arduino, ESP32, ESP8266 та іншими контролерами.

 Дана версія перетворювача виконана без виводу DTR. Це важливо враховувати при автоматичному завантаженні прошивки: для деяких плат DTR використовується схемою автоматичного переведення мікроконтролера в режим програмування. У такому разі завантаження може потребувати запуску вручну.

Що таке USB-UART

• USB-UART перетворювач використовується для зв'язку комп'ютера з пристроями, які обмінюються даними через послідовний інтерфейс UART.
• Комп'ютер працює через USB, а мікроконтролер зазвичай використовує UART.
• Перетворювач CP2102 виконує функцію перехідника між цими інтерфейсами:
• Комп'ютер → USB → CP2102 → UART/TTL → мікроконтролер

 Наприклад, комп'ютер може відправити рядок даних через COM-порт, а ESP32 отримає її через UART RX. У зворотний бік дані від ESP32 надійдуть через TX і будуть доступні комп'ютеру через віртуальний COM-порт.

Для чого потрібен CP2102

Прошивка мікроконтролерів

• USB-UART адаптер можна використовувати для завантаження прошивки в мікроконтролери та плати, що не мають власного USB-інтерфейсу.
• Робота з ESP32
• CP2102 зручно застосовувати для підключення ESP32 до комп'ютера, особливо якщо використовується плата або модуль без вбудованого USB-UART перетворювача.

Через UART можна виводити повідомлення:

• Starting...
• WiFi connected
• Sensor OK
• Distance: 125 mm
• Motor stopped

І спостерігати їх на комп'ютері через Serial Monitor. Для розробки пристроїв це часто значно зручніше, ніж гадати, чому чергова китайська плата вирішила сьогодні не працювати.

Налаштування обладнання

UART використовується в багатьох електронних пристроях. Через CP2102 можна підключатися до UART-інтерфейсу обладнання для налаштування, діагностики та обміну даними.

Для типового USB-UART адаптера використовуються:

Головне правило підключення UART:

• TX одного пристрою підключається до RX іншого.
• CP2102 TXD → RX мікроконтролера
• CP2102 RXD → TX мікроконтролера
• CP2102 GND → GND мікроконтролера
• Не слід з'єднувати TX з TX або RX з RX.
• Для ESP32 сигнальні лінії UART повинні відповідати його логічному рівню 3,3 В.
• Якщо на конкретній платі CP2102 присутній вибір 3,3/5 В, перед підключенням необхідно встановити відповідний режим.
• Для Arduino UNO також слід враховувати, що його логіка зазвичай працює з 5 В, тому режим живлення та рівні сигналів CP2102 повинні відповідати використовуваній платі.

Що означає «без DTR»

DTR є додатковою керуючою лінією послідовного інтерфейсу. Вона може використовуватися деякими платами для автоматичного керування входом Reset/BOOT та автоматичного запуску режиму завантаження прошивки. У цій версії перетворювача виводу DTR немає. Це не заважає використовувати CP2102 для звичайного UART-обміну даними.

При прошивці деяких мікроконтролерів може знадобитися вручну перевести пристрій у режим завантажувача, наприклад за допомогою кнопки BOOT/EN або відповідної послідовності Reset.

Перевага версії без DTR

Якщо DTR вам не потрібен, відсутність додаткового виводу спрощує підключення та зменшує кількість непотрібних керуючих ліній.

CP2102 і RS-232: важлива відмінність

CP2102 USB-UART не є перетворювачем USB у справжній RS-232. На виході CP2102 використовуються логічні сигнали UART/TTL, призначені для підключення до мікроконтролерів та цифрової електроніки. Для підключення до справжнього інтерфейсу RS-232 потрібен додатковий перетворювач рівня, наприклад на базі MAX232.

Тобто:

CP2102 → UART/TTL

а не:

CP2102 → RS-232

Сумісні пристрої

Перетворювач можна використовувати з різними мікроконтролерами та платами, що мають UART:

• ESP32;
• ESP8266;
• Arduino;
• STM32;
• AVR;
• Raspberry Pi;
• різні IoT-модулі;
• GPS-модулі;
• GSM/LTE-модулі;
• Bluetooth-модулі;
• інші пристрої з UART/TTL.

Сумісність визначається не лише наявністю UART, але й відповідністю логічних рівнів та напруги живлення.

Драйвер

Для роботи CP2102 з комп'ютером використовується драйвер USB-UART. У сучасних версіях Windows пристрій зазвичай визначається після встановлення відповідного драйвера Silicon Labs. Після встановлення в системі з'являється віртуальний COM-порт. Для діагностики можна відкрити:

Диспетчер пристроїв → Порти (COM і LPT) і перевірити появу пристрою CP210x USB to UART Bridge.

Основні характеристики

FAQ

Що таке CP2102?

CP2102 — мікросхема USB-UART, яка дозволяє комп'ютеру обмінюватися даними з пристроями через послідовний інтерфейс UART.

Для чого потрібен USB-UART перетворювач?

Він використовується для підключення мікроконтролерів та інших пристроїв з UART до комп'ютера через USB, зокрема для прошивки, налаштування та налагодження.

Чи підходить CP2102 для ESP32?

Так. CP2102 часто використовується для підключення ESP32 до комп'ютера через UART. Необхідно правильно з'єднати TX/RX і забезпечити сумісні логічні рівні.

Чи можна прошивати ESP32 через CP2102?

Так. Якщо плата ESP32 дозволяє вручну перевести мікроконтролер у режим завантаження, CP2102 можна використовувати для завантаження прошивки.

Чому на цьому CP2102 немає DTR?

Це виконання USB-UART перетворювача спеціально виконано без виводу DTR. Для звичайної передачі даних через UART DTR не потрібен.

Що робити, якщо без DTR ESP32 не прошивається автоматично?

Необхідно вручну перевести ESP32 у режим завантажувача за допомогою кнопки BOOT і Reset/EN або іншої передбаченої схемою керування.

CP2102 це RS-232?

Ні. CP2102 перетворює USB у UART/TTL. Для справжнього RS-232 потрібен окремий перетворювач рівнів.

Як підключити CP2102 до UART?

TXD перетворювача підключається до RX пристрою, RXD до TX пристрою, GND до GND.

Чи можна використовувати CP2102 з Arduino?

Так. CP2102 може використовуватися для обміну даними та прошивки сумісних Arduino-плат через UART.

Чи потрібен драйвер CP2102?

Для роботи USB-інтерфейсу комп'ютеру може знадобитися драйвер CP210x. Після його встановлення перетворювач визначається як віртуальний COM-порт.

Переваги

• популярний контролер CP2102;
• підключення до комп'ютера через USB;
• віртуальний COM-порт;
• стандартний інтерфейс UART/TTL;
• підходить для Arduino, ESP32, ESP8266 та STM32;
• зручний для прошивки та налагодження;
• компактний розмір;
• версія без DTR;
• простий спосіб додати USB-UART до власної плати.
