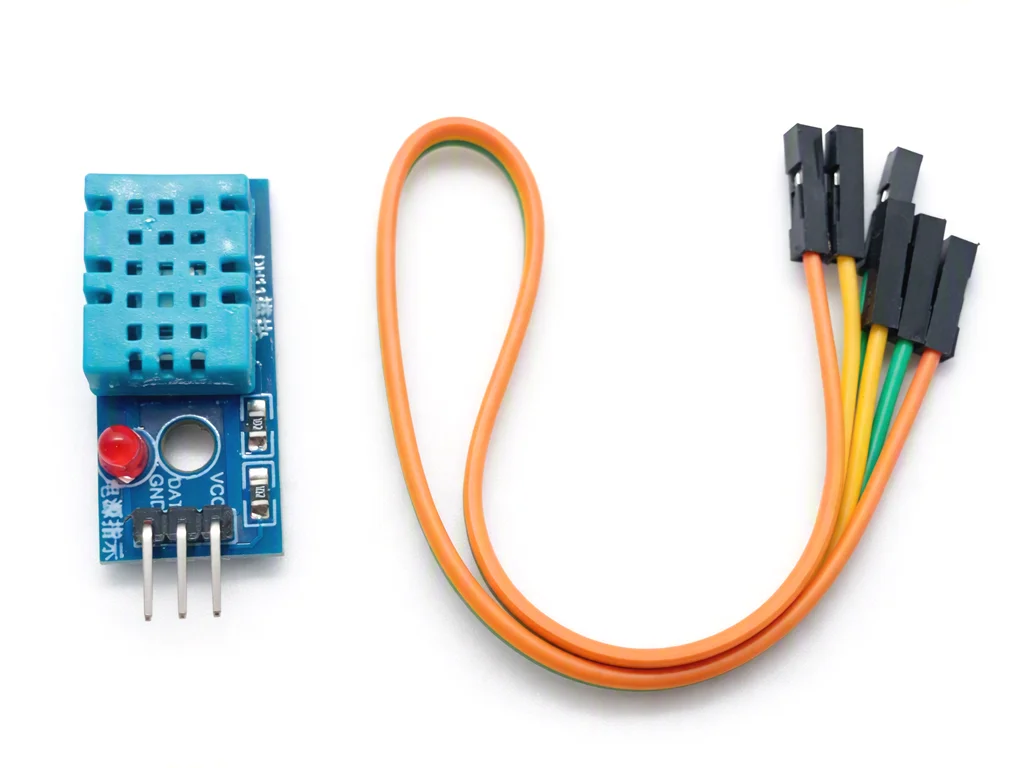

Датчик температури та вологості DHT11 для Arduino з модулем та проводом

 DHT11 — недорогий цифровий датчик для одночасного вимірювання температури та відносної вологості повітря. Цей варіант виконаний у вигляді готового модуля на невеликій текстолітовій платі, тому його зручно використовувати в проектах на Arduino, ESP32, ESP8266 та інших мікроконтролерах.

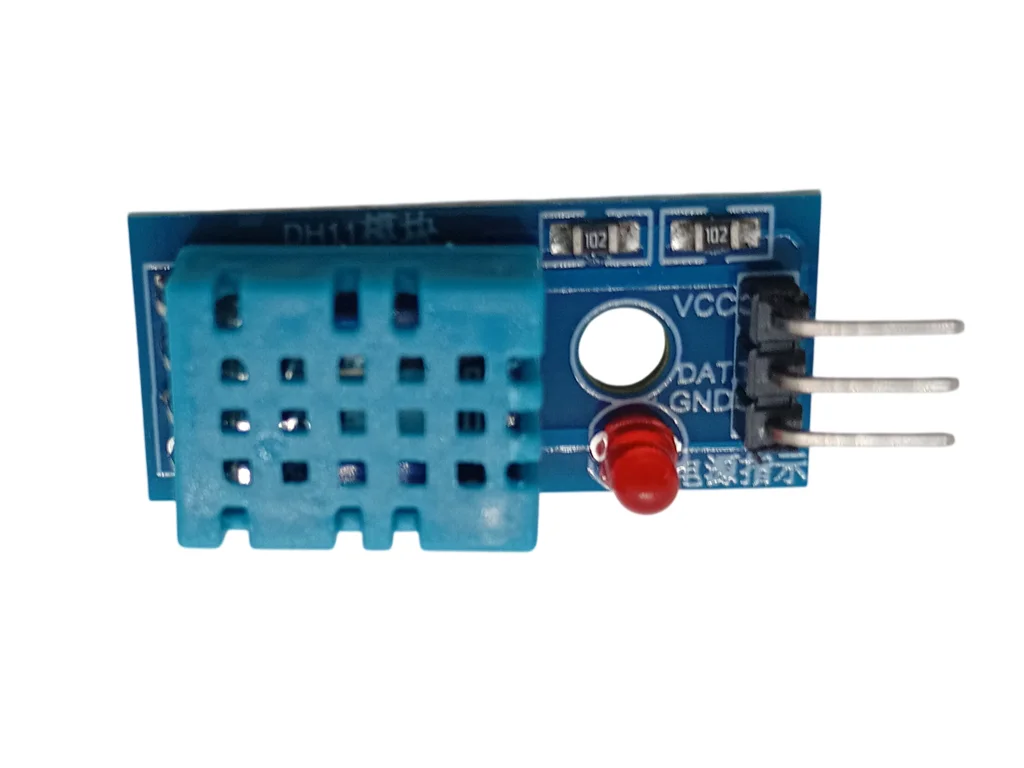

 На платі встановлений індикаторний світлодіод, а для підключення використовується трижильний Dupont-провід, який входить до комплекту.

Що вимірює DHT11

Модуль дозволяє отримувати два основні параметри:

• температуру повітря;
• відносну вологість повітря.

 Температура вимірюється в діапазоні приблизно 0...50 °C з точністю до ±2 °C. Діапазон вимірювання відносної вологості становить приблизно 20...90 %RH, точність — до ±5 %RH. Роздільна здатність становить 1 °C для температури та 1 %RH для вологості.

Зручне підключення

DHT11 використовує цифровий однопровідний інтерфейс, тому для обміну даними з мікроконтролером потрібен лише один сигнальний контакт DATA, крім живлення VCC та GND.

Модуль розрахований на живлення приблизно 3–5 В, тому його можна використовувати як з популярними платами Arduino, так і з мікроконтролерами ESP32 та іншими сумісними системами.

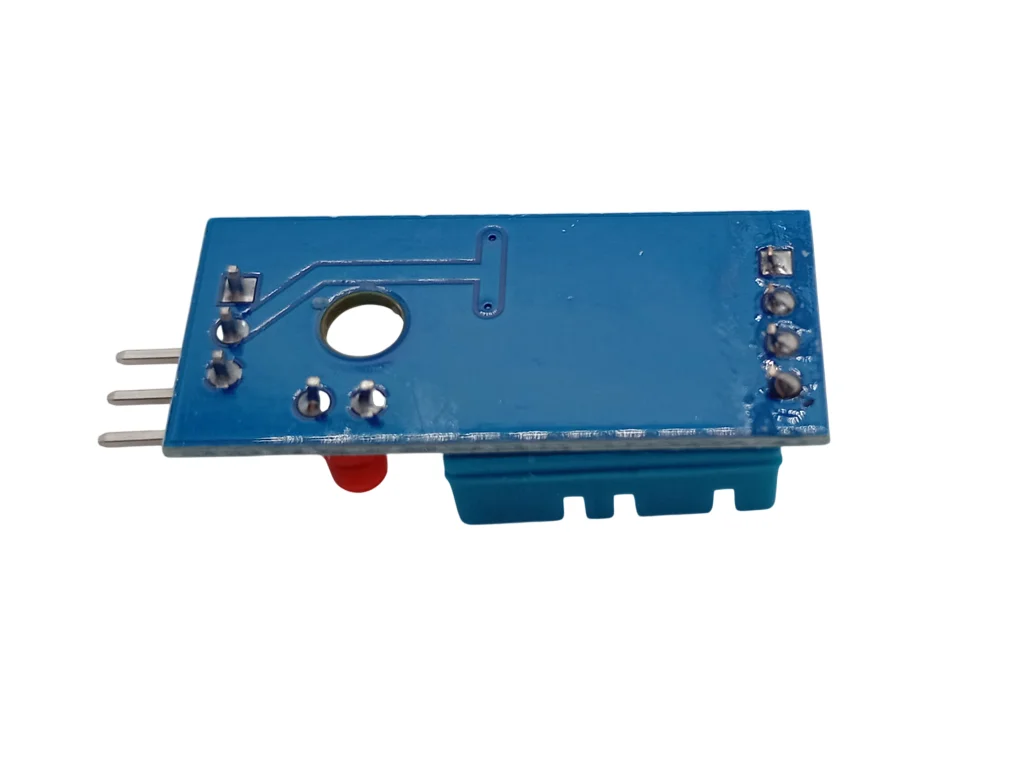

Готовий модуль замість окремого сенсора

 Перевага цього варіанта полягає в тому, що DHT11 уже встановлений на невеликій платі. Не потрібно окремо монтувати корпус датчика, шукати резистор для підключення та паяти дроти. У комплекті є короткий 3-жильний Dupont-провід, що дозволяє швидко підключити модуль до макетної плати або безпосередньо до контролера.

Де можна використовувати

Модуль DHT11 підходить для:

• Arduino-проектів;
• ESP32 та ESP8266;
• навчання роботі з датчиками;
• домашніх метеостанцій;
• контролю температури та вологості;
• систем автоматизації;
• контролю мікроклімату;
• систем вентиляції;
• реєстраторів даних;
• експериментів з мікроконтролерами;
• навчальних стендів та макетів.

DHT11 особливо зручний для навчальних проектів, де важливо отримати простий цифровий датчик температури та вологості без складної схеми підключення.

Важливо

DHT11 є бюджетним датчиком і не призначений для високоточного вимірювання температури або вологості. Для побутових, навчальних та аматорських проектів його характеристик зазвичай достатньо. Для задач, де потрібна вища точність або ширший діапазон вимірювання, доцільно використовувати датчики класом вище, наприклад DHT22.

Також DHT11 не призначений для дуже швидких вимірювань: інтервал між отриманням нових показань має бути достатнім для коректної роботи датчика. У документації виробника вказаний мінімальний період близько 1 секунди.

DHT11 — простий спосіб додати вимірювання температури та вологості до Arduino, ESP32 або іншого мікроконтролерного проекту.
